天喻產品可視化平臺-InteVue2018為企業工程技術人員提供輕量級的協同三維可視化解決方案，在產品全生命周期設計、工藝、制造、采購、銷售等環節為用戶提供高效、全方位二維和三維可視化支持。

系統簡介

天喻產品設計可視化平臺（以下簡稱InteVue）為用戶在產品的全生命周期提供高效、全方位的三維可視化解決方案，在產品的全生命周期，為產品設計、工藝、制造、甚至采購與銷售提供全面的可視化支持。

InteVue采用三維輕量化技術，通過專用三維輕量化可視化文件（iva、ivp）實現信息交換。該文件格式小，一般只有原始模型的1/10~1/60，方便在Internet上傳輸，且文件僅保留了三維可視化顯示模型，刪除詳細的產品設計信息，可保證該文件交流過程中不會泄漏企業機密；另外，該文件的生成通過重載現有三維軟件的保存功能實現，用戶在設計過程中，可自動生成三維可視化文件。

InteVue產品以控件的形式提供服務，InteVue核心瀏覽控件可以方便的在各種管理系統中進行調用，亦可以嵌入到WEB瀏覽器中使用。InteVue控件還提供了豐富的API接口，具備開發能力的用戶可以利用這些接口方便的對瀏覽器的功能進行擴展開發。

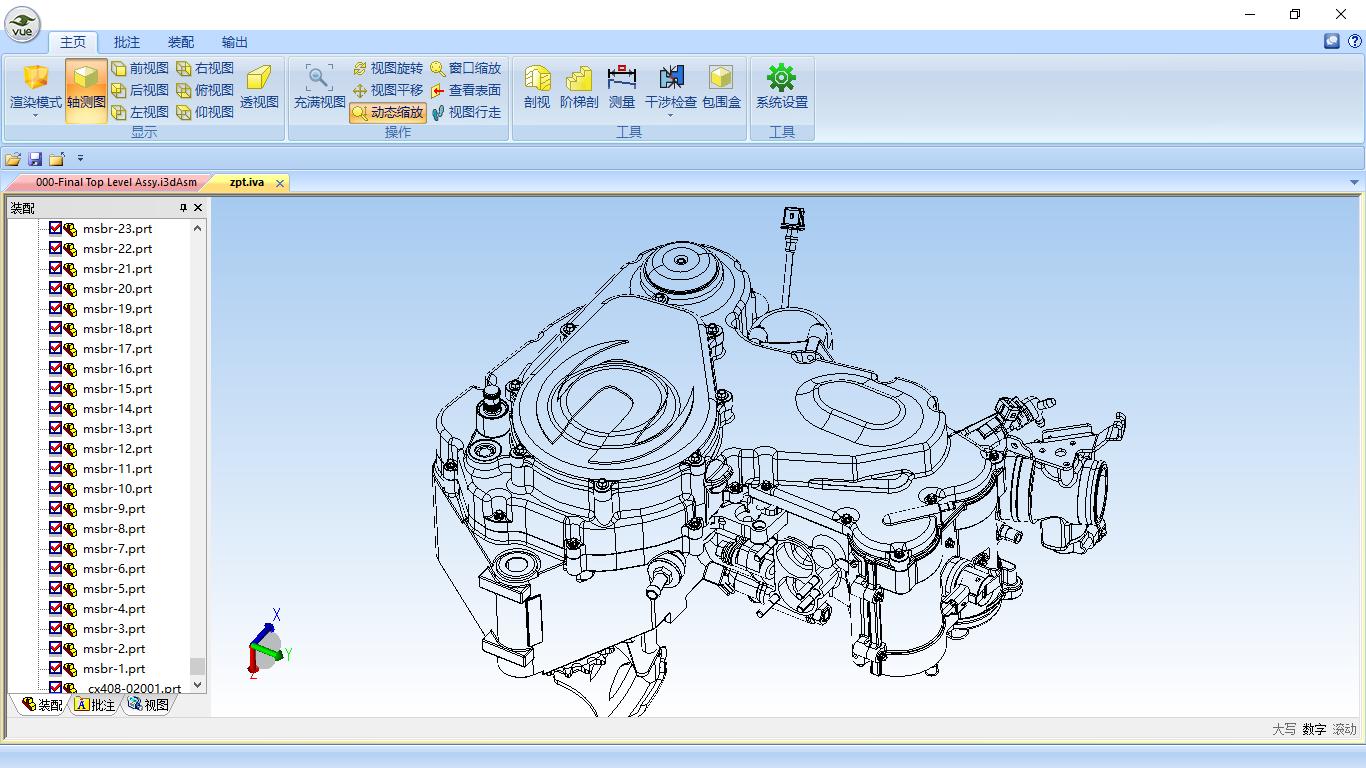

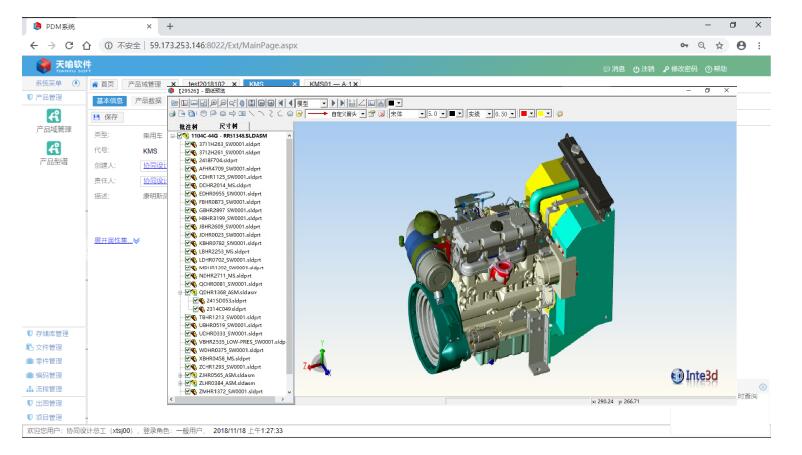

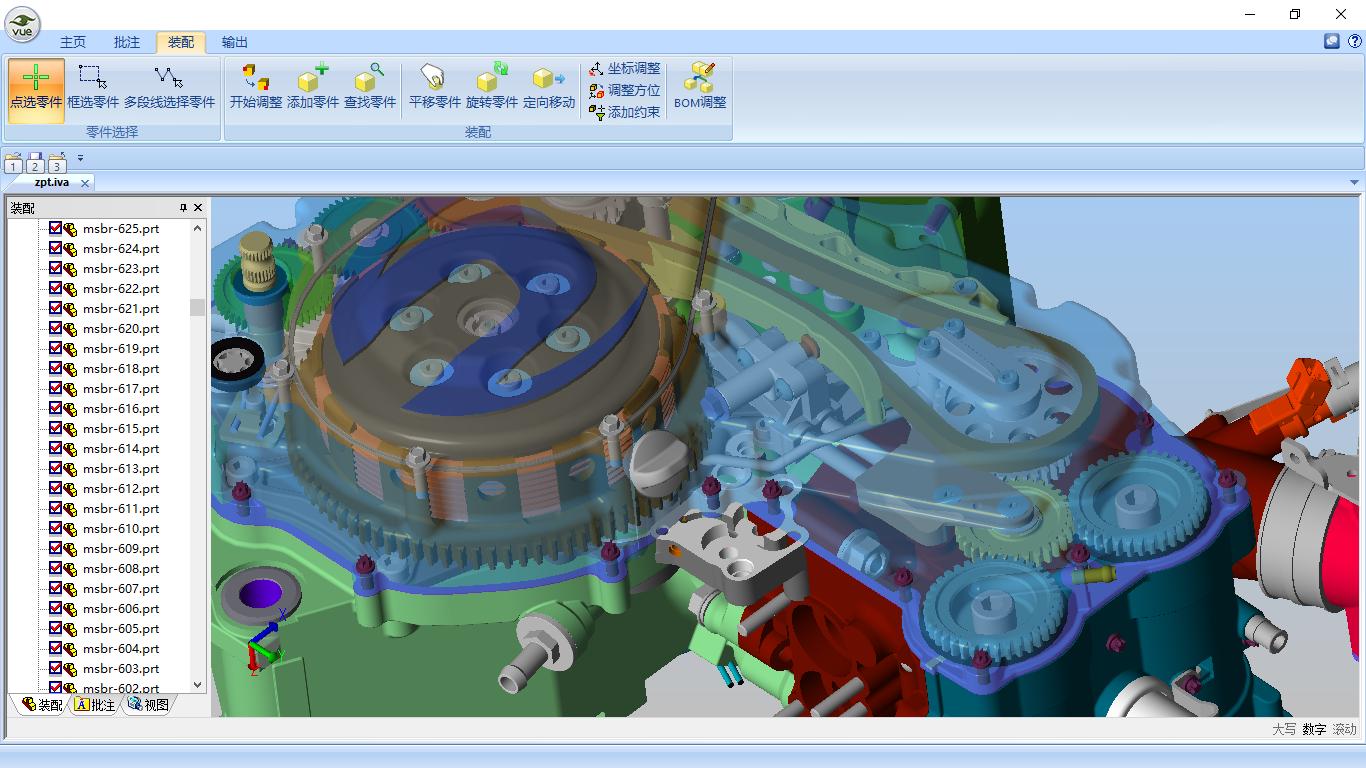

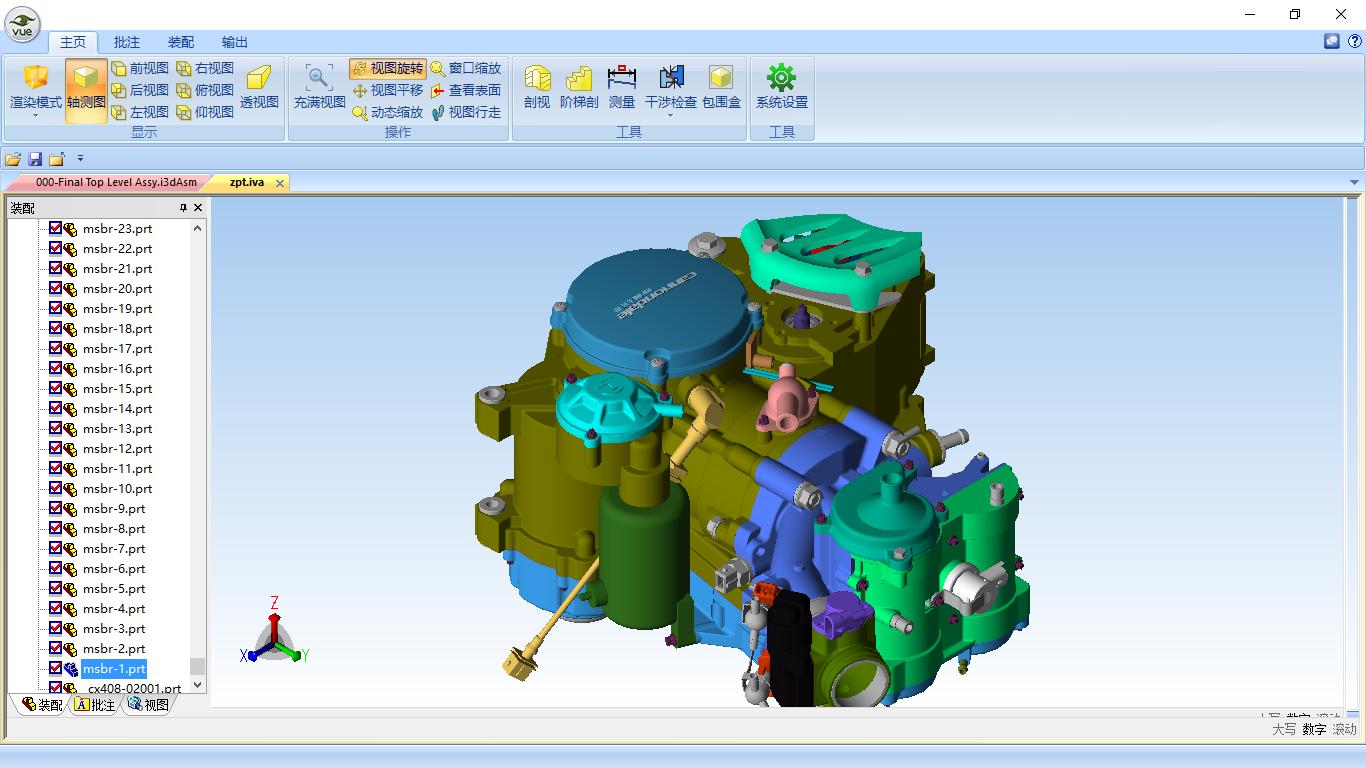

圖1：復雜三維模型嵌入PLM輕量化瀏覽

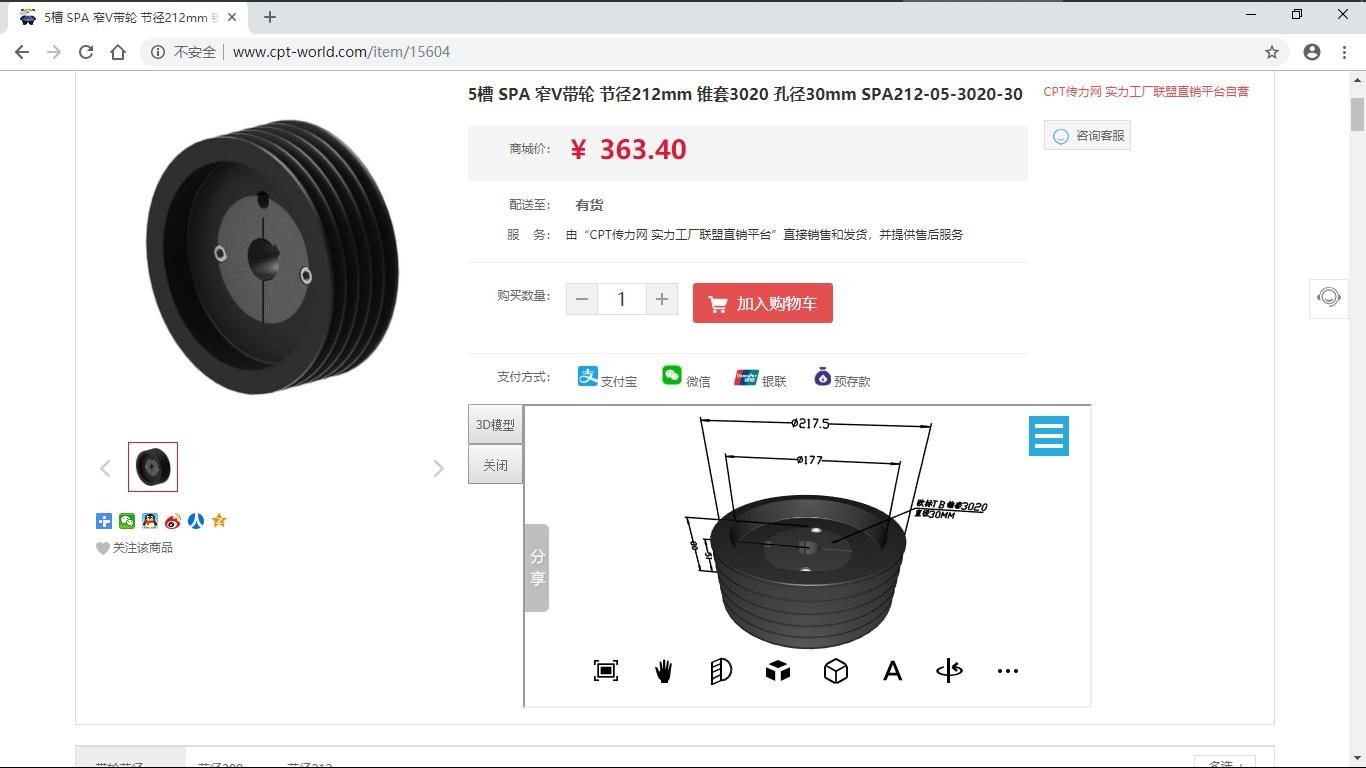

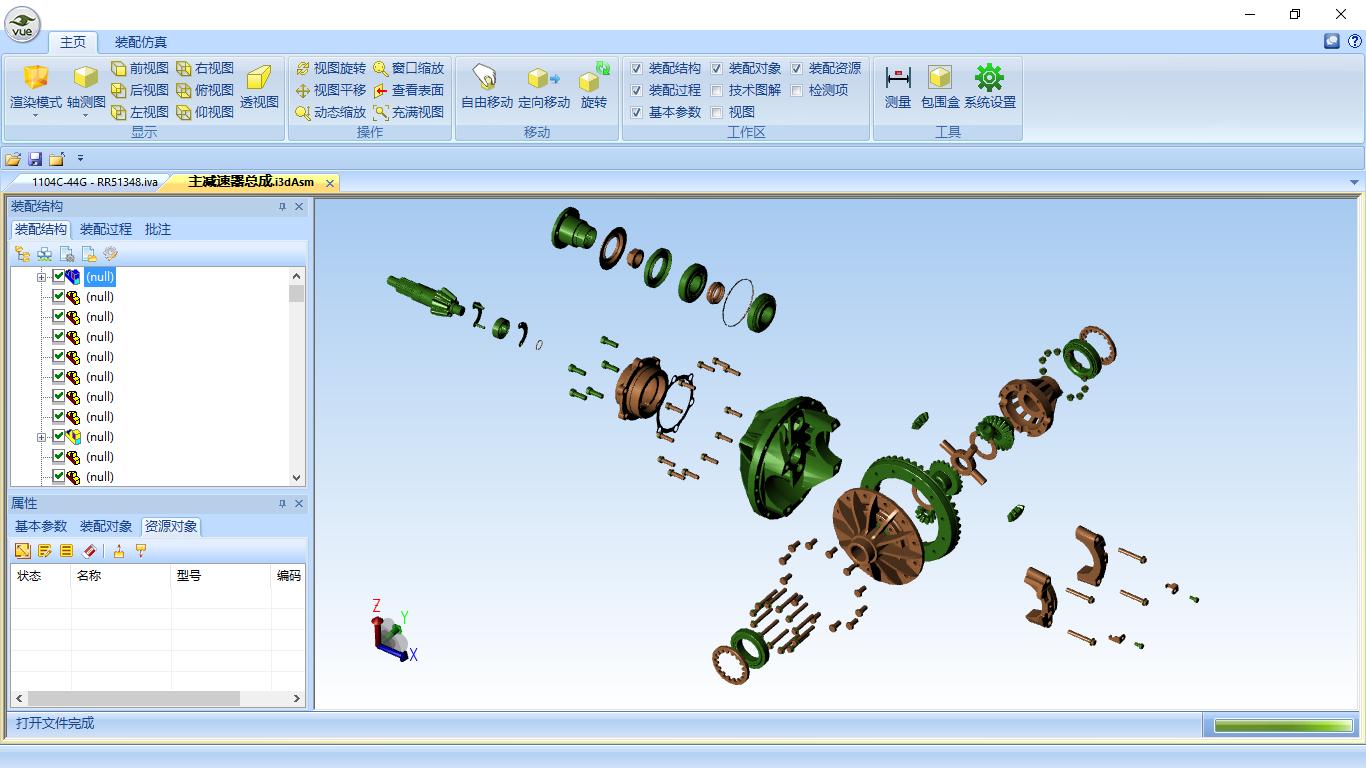

圖2：InteVue控件嵌入WEB效果圖

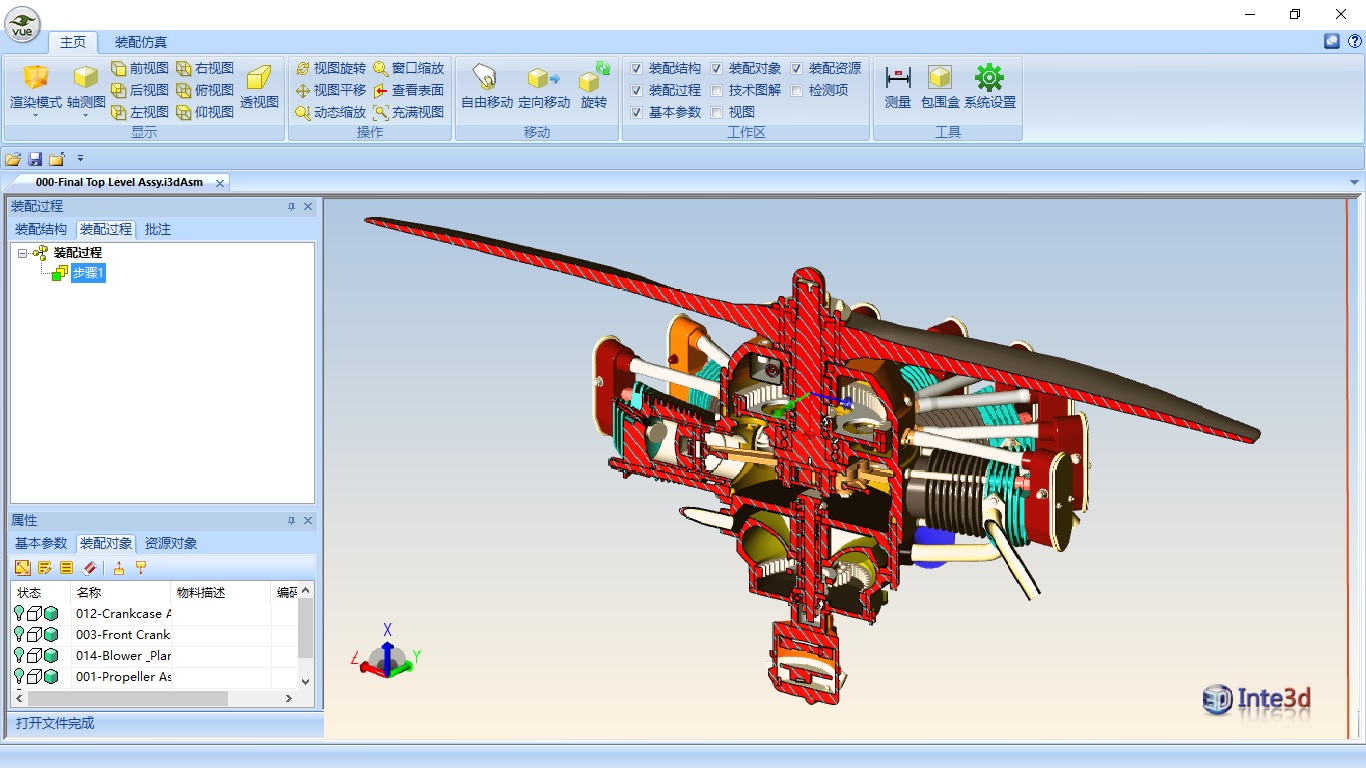

InteVue瀏覽器控件遵循組件化、模塊化的原則。InteVue瀏覽器控件包括三維瀏覽、二維瀏覽、二三維批注、三維裝配等等一系列組件化的功能模塊，針對企業在銷售、設計、工藝、制造、售后服務等環節中對于三維應用的需求，可以將這些功能模塊進行合理的搭配組合，從而實現對三維模型的高效利用。

核心功能介紹

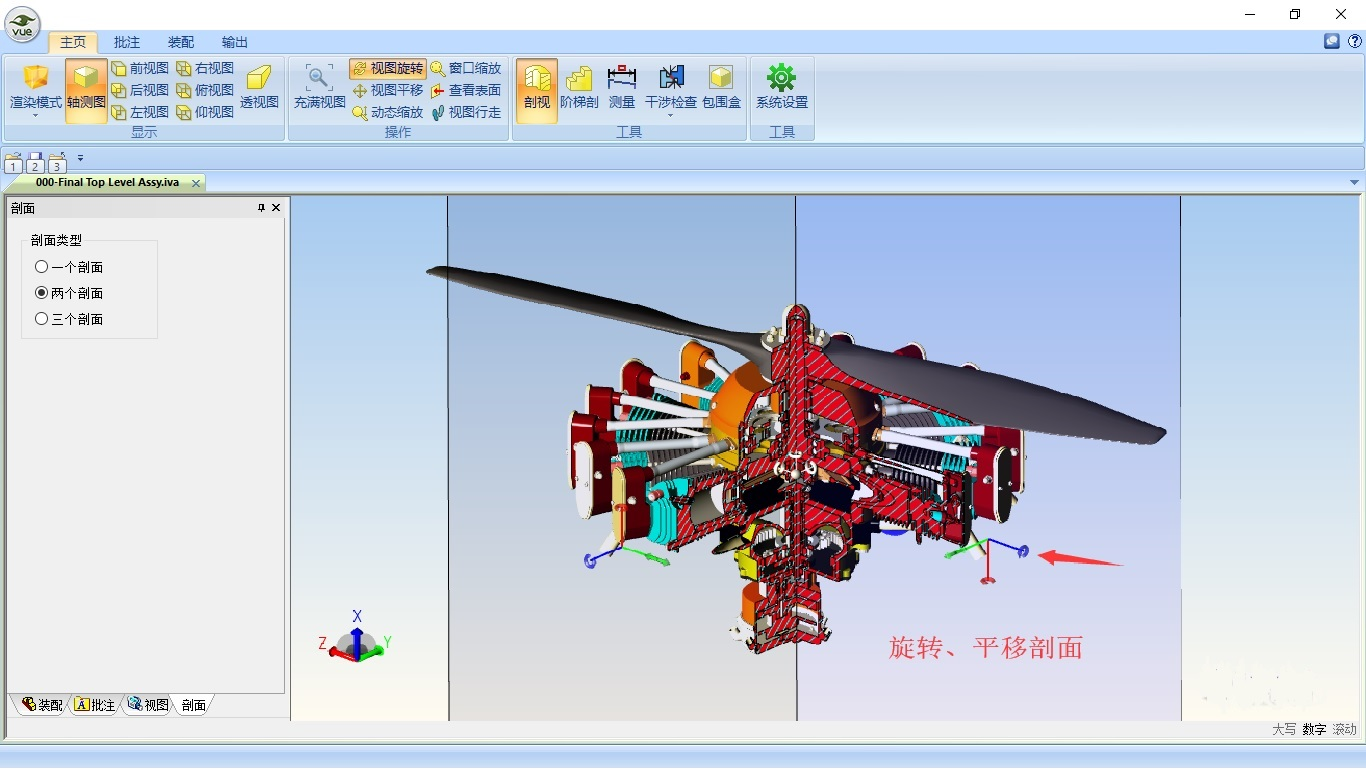

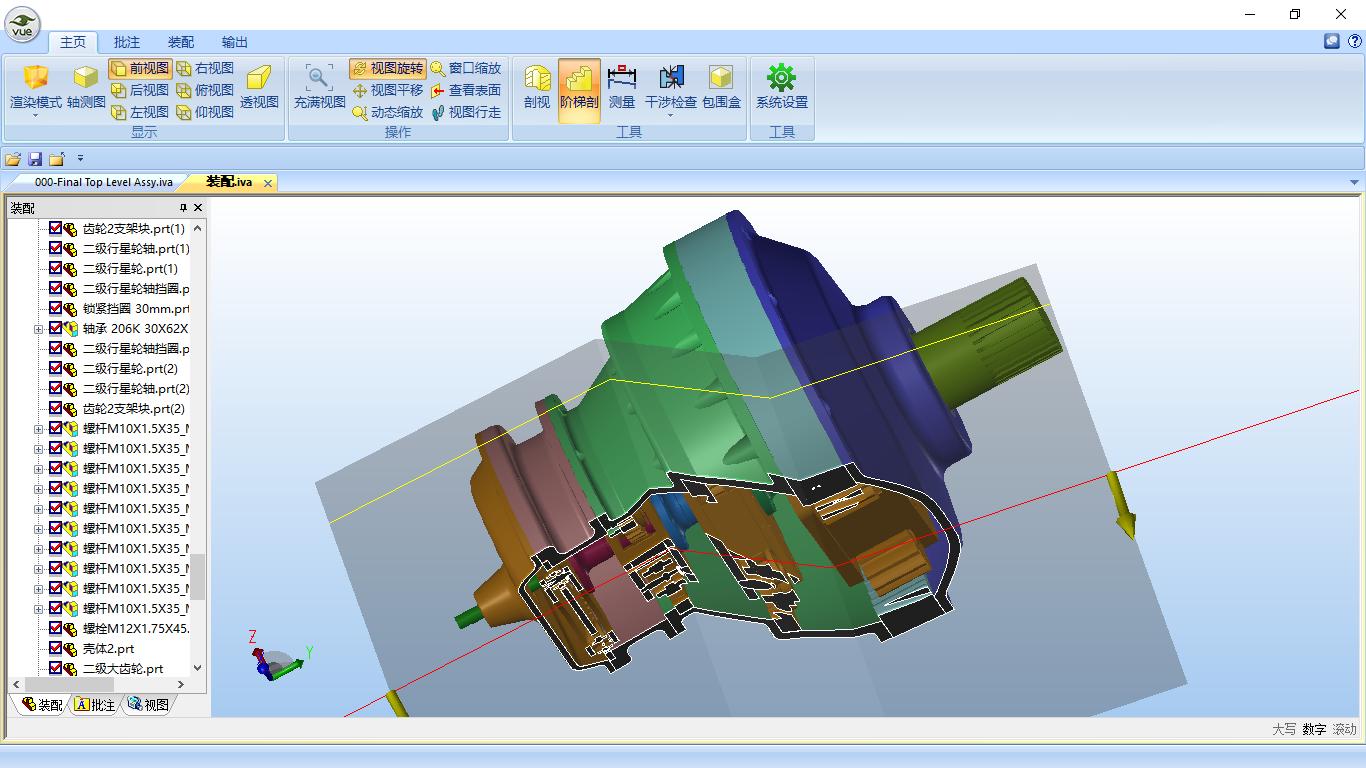

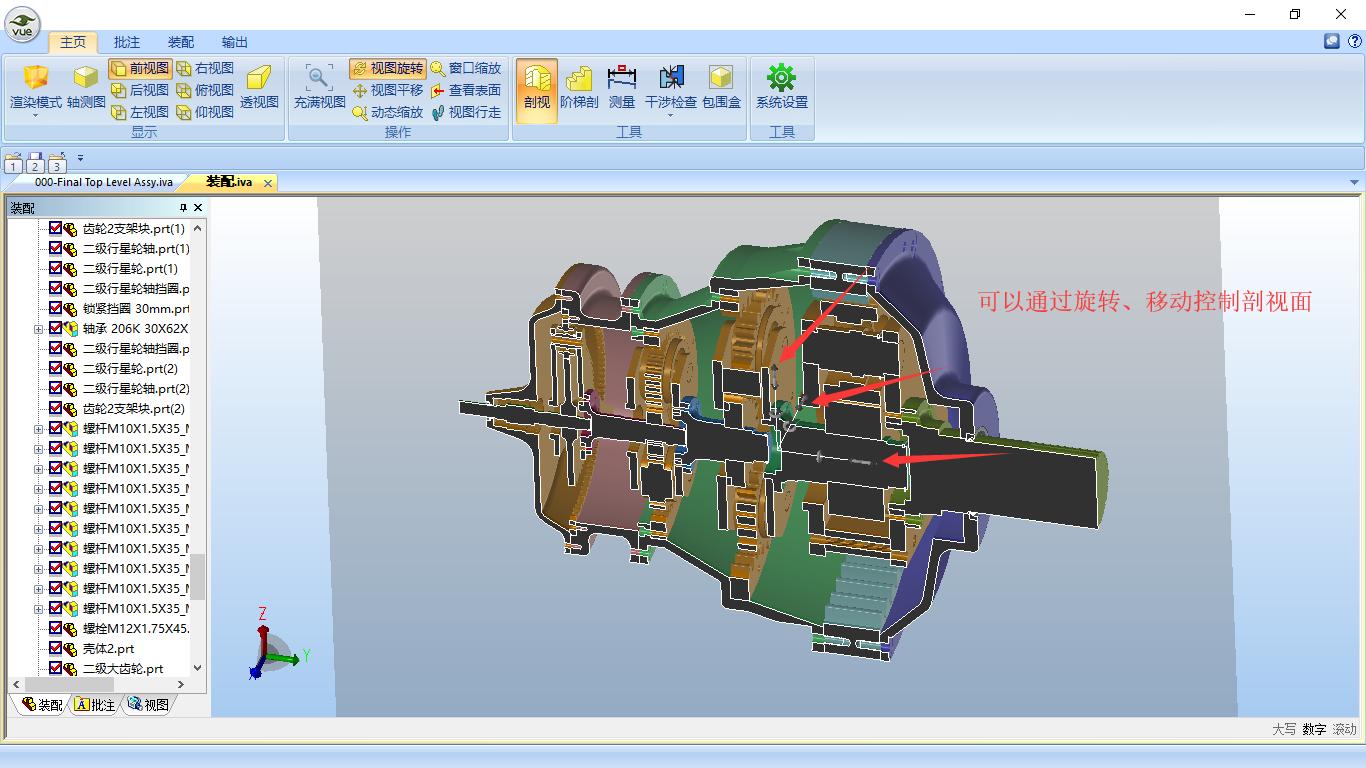

InteVue除了支持瀏覽功能外，還提供了豐富的三維應用功能，以下對InteVue的核心功能進行詳細介紹：

1、三維模型輕量化

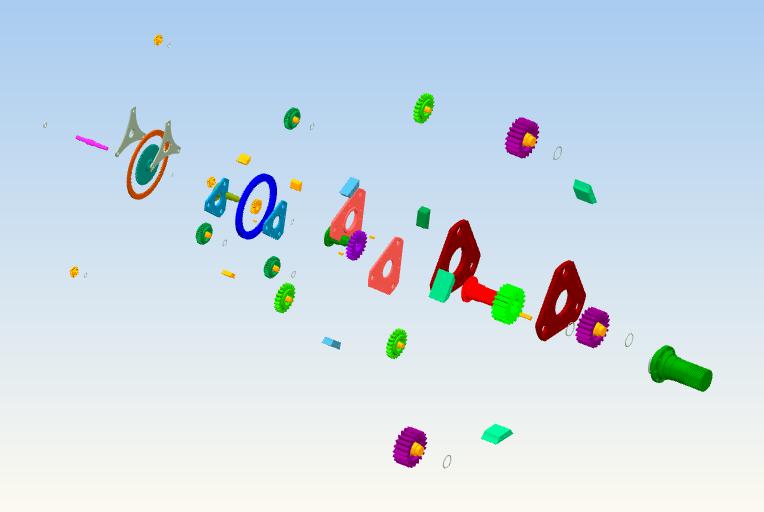

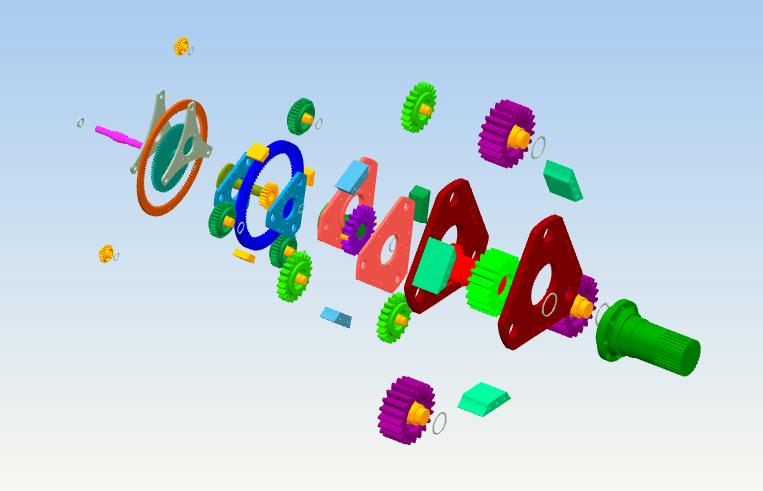

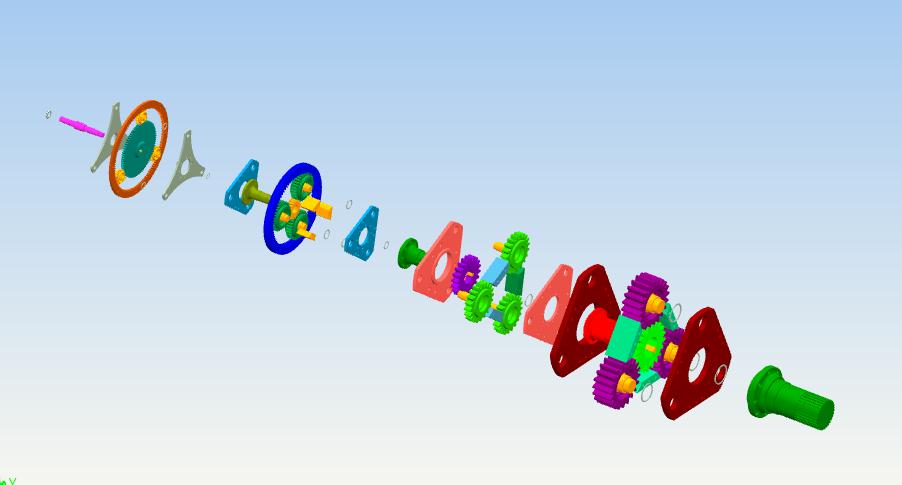

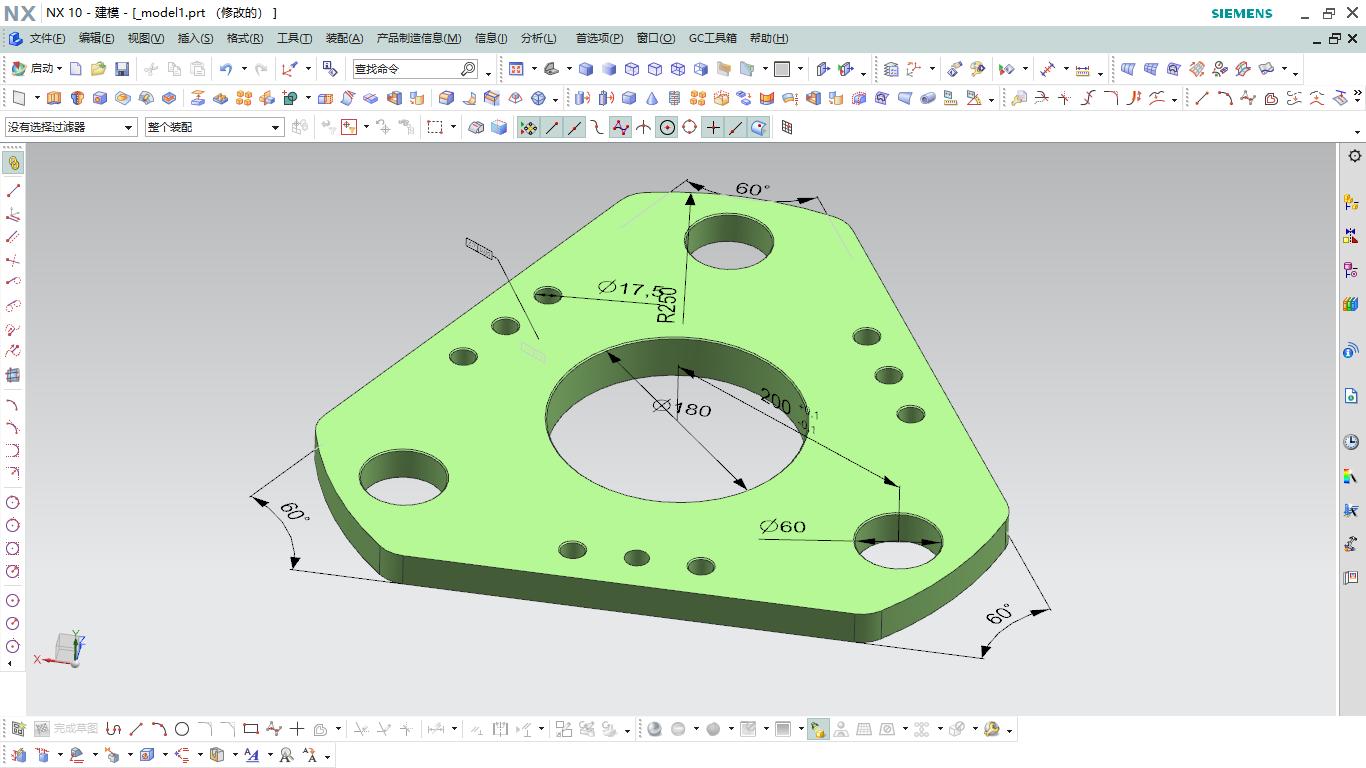

InteVue提供了將其它三維系統三維設計文件轉換InteVue可視化文件（iva，ivp）的接口程序，該程序嵌入在其它三維CAD系統中，可在不需用戶干預的情況下，自動將CAD模型轉換為InteVue可視化模型，目前支持的三維CAD系統有：UG NX（1.0~12.0）， PRO/ENGINEER 2001, wilderfire(1.0~5.0), Creo(1.0~4.0),SolidEdge 14～21、ST1~ST8,SolidWorks 2003～2018,Inventor 2008～2018, Catia V5R14~R26等。

2、二維工程圖瀏覽及批閱對象

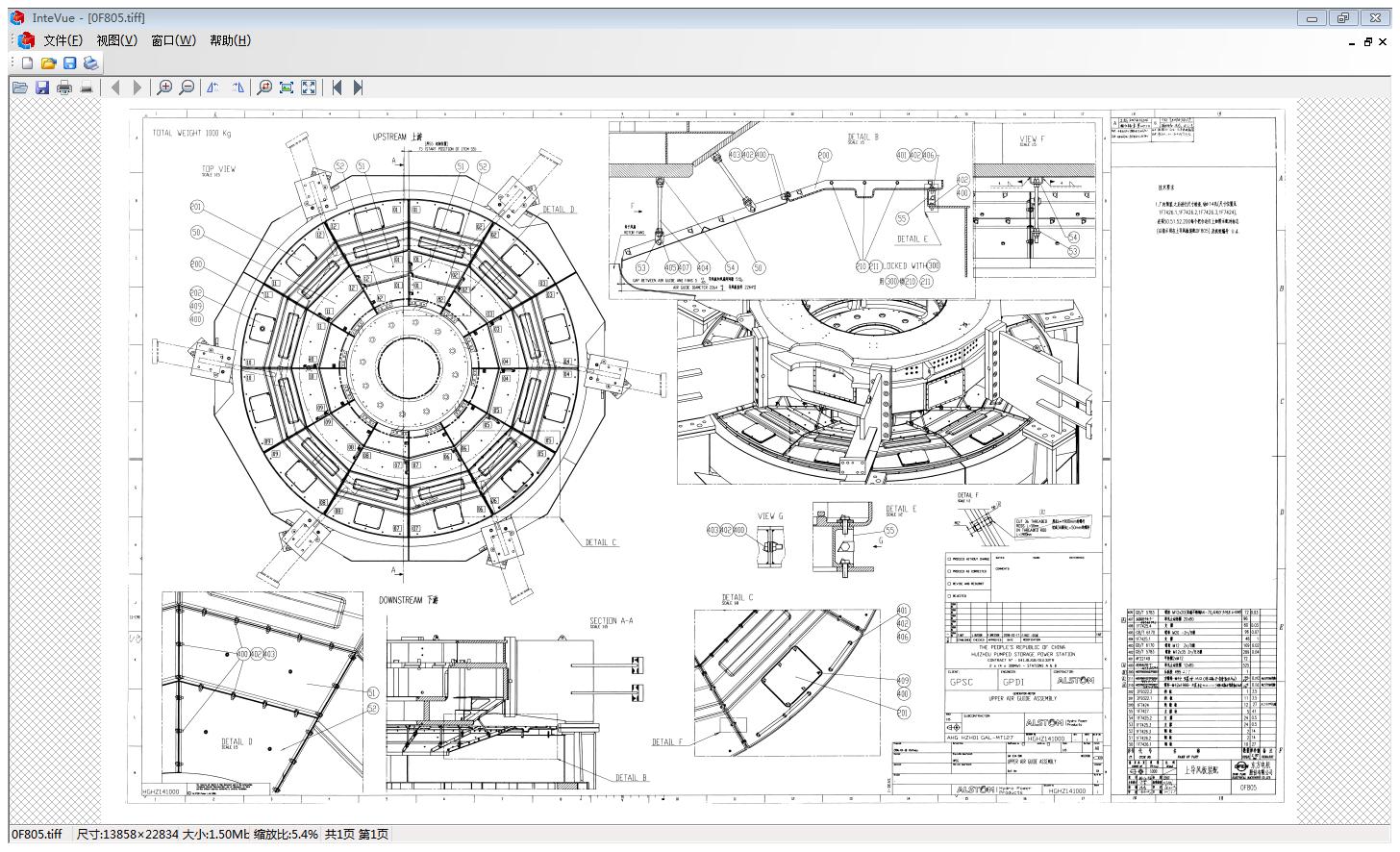

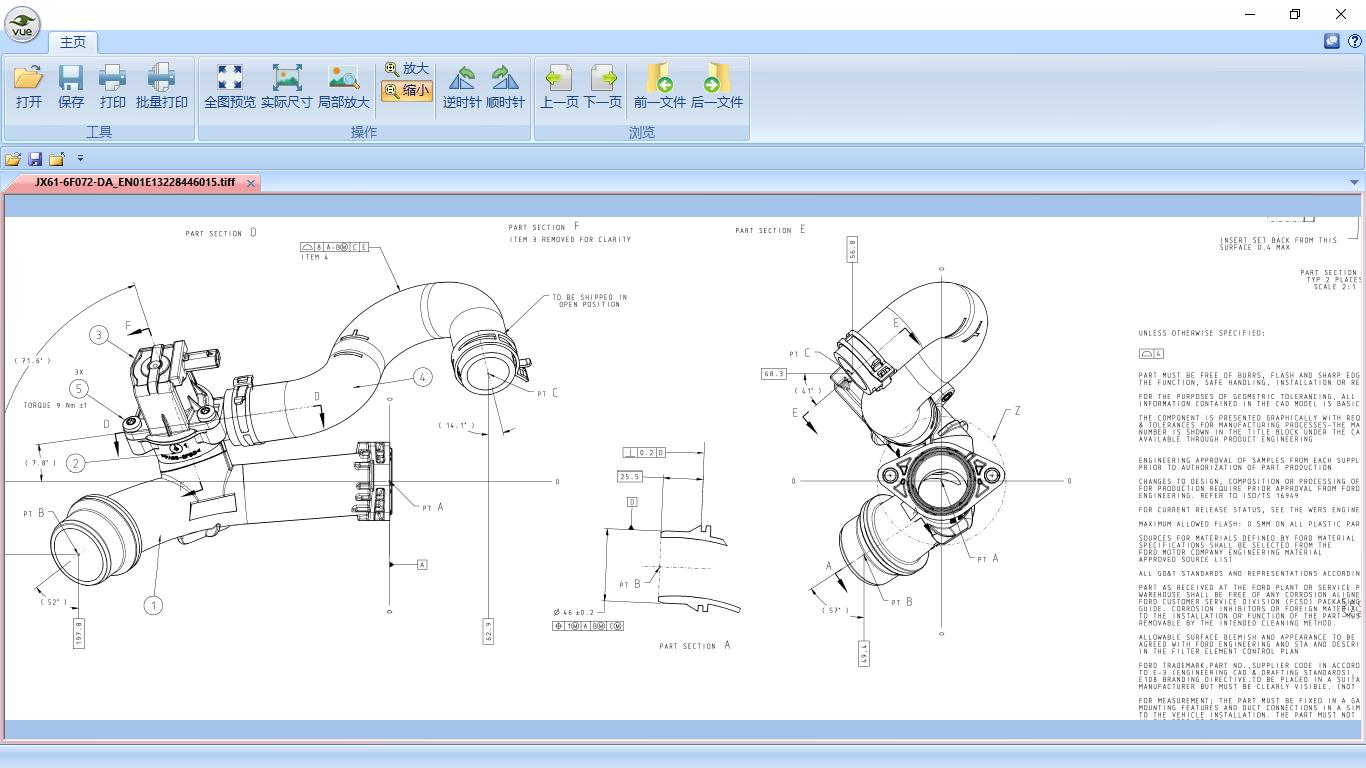

InteVue的二維瀏覽功能除了支持天喻軟件自己的二維格式gdf、tyc文件瀏覽之外，還支持瀏覽AutoCAD的dwg、dxf格式。也支持瀏覽UG NX、PRO/E(Creo)、Catia、SolidWorks、SolidEdge、Inventor等主流三維CAD軟件的二維工程圖文件；

InteVUE對二維CAD圖形瀏覽時具有如下特點：

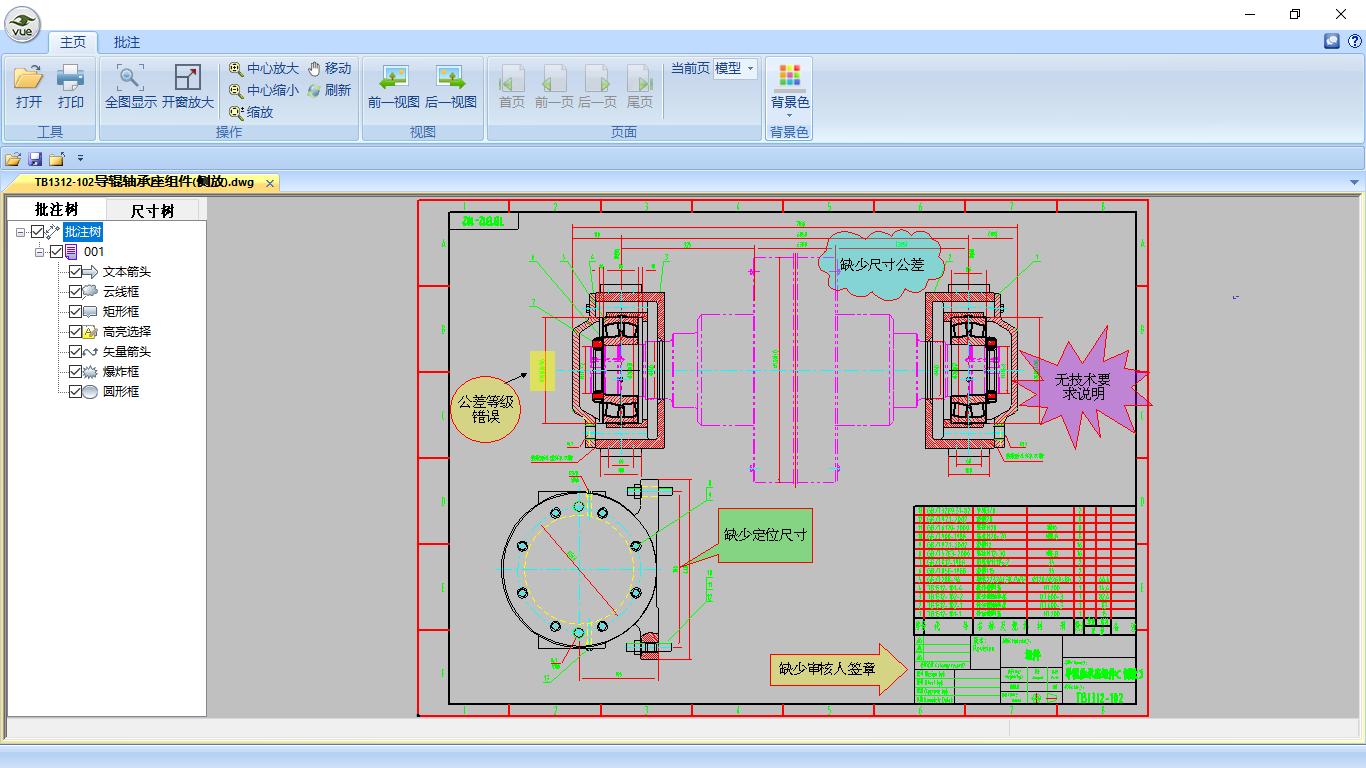

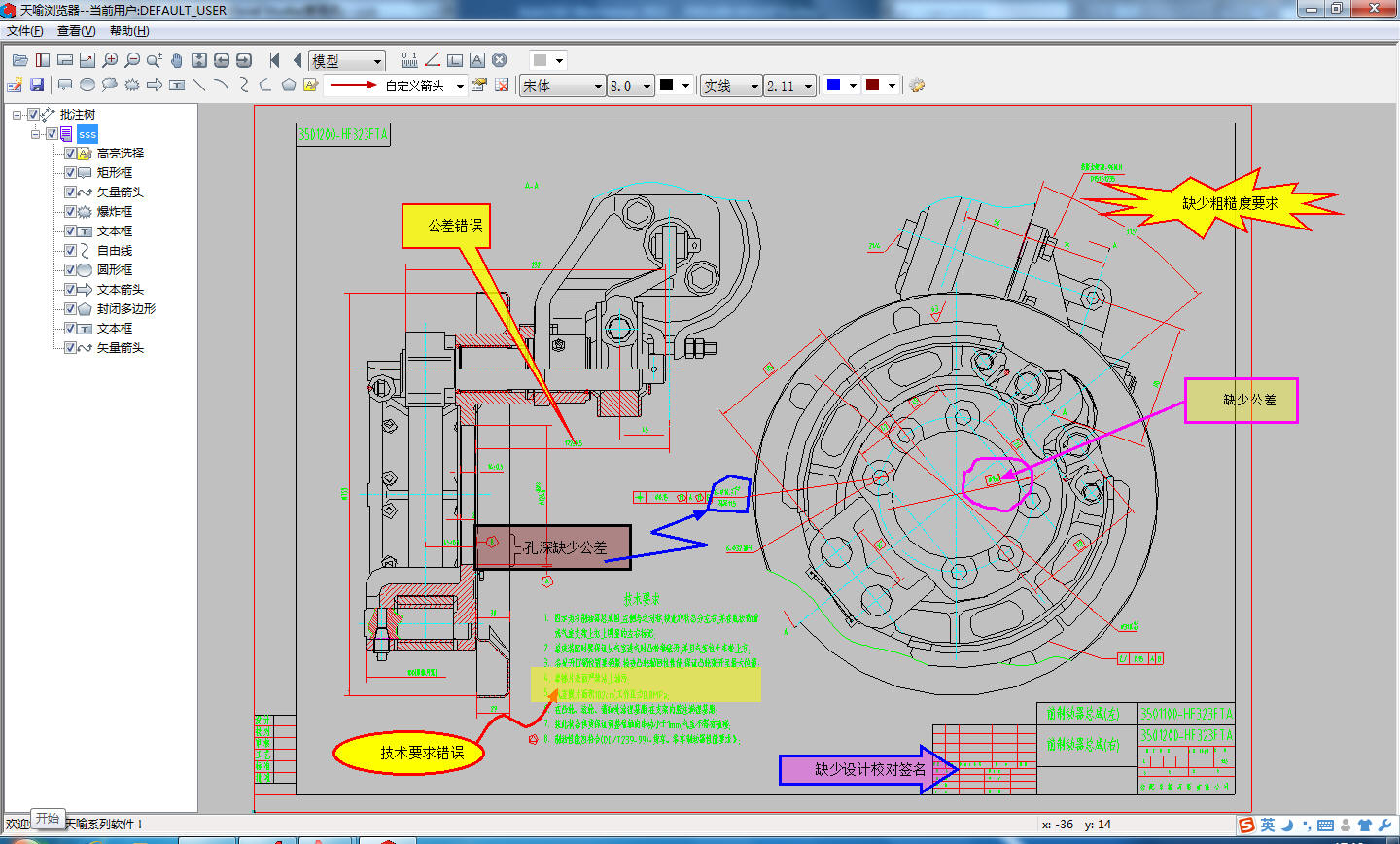

豐富的圈閱對象：包括矩形文本、圓形文本、云圖、爆炸圖、箭頭文本和引線文本的框圖批注；直線、圓弧、自由線和封閉多邊形的圖形批注；豐富樣式可自定義的矢量箭頭批注；高亮批注；
靈活的圈閱對象操作：增加、修改、刪除。其中修改包括：移動、屬性修改(線型、線寬、顏色、文字大小、文字樣式、文字顏色、填充色等)、顯示/隱藏;
圈閱樹管理：針對每個圖形文件的批注，在右側以批注樹形式展示給用戶，不僅方便查看，而且可以通過對樹節點操作實現對批注的各種操作；

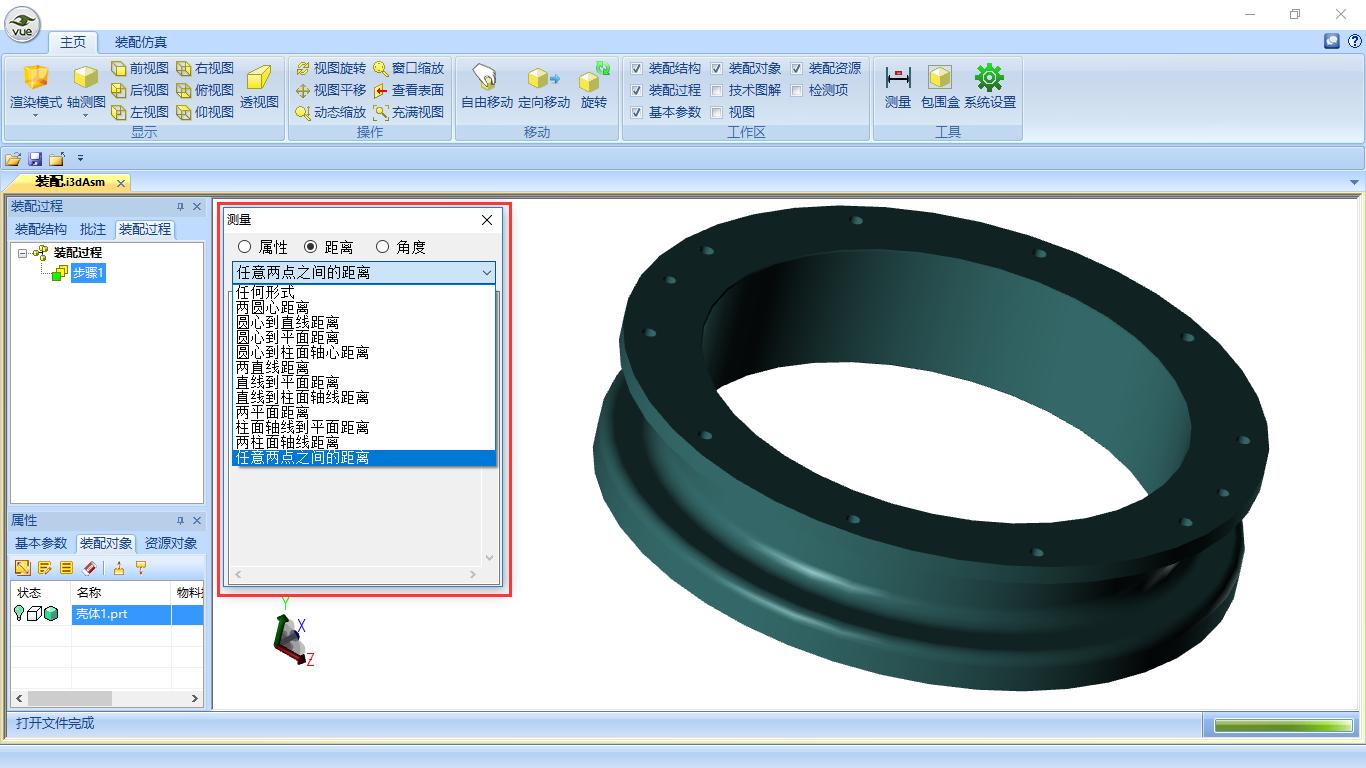

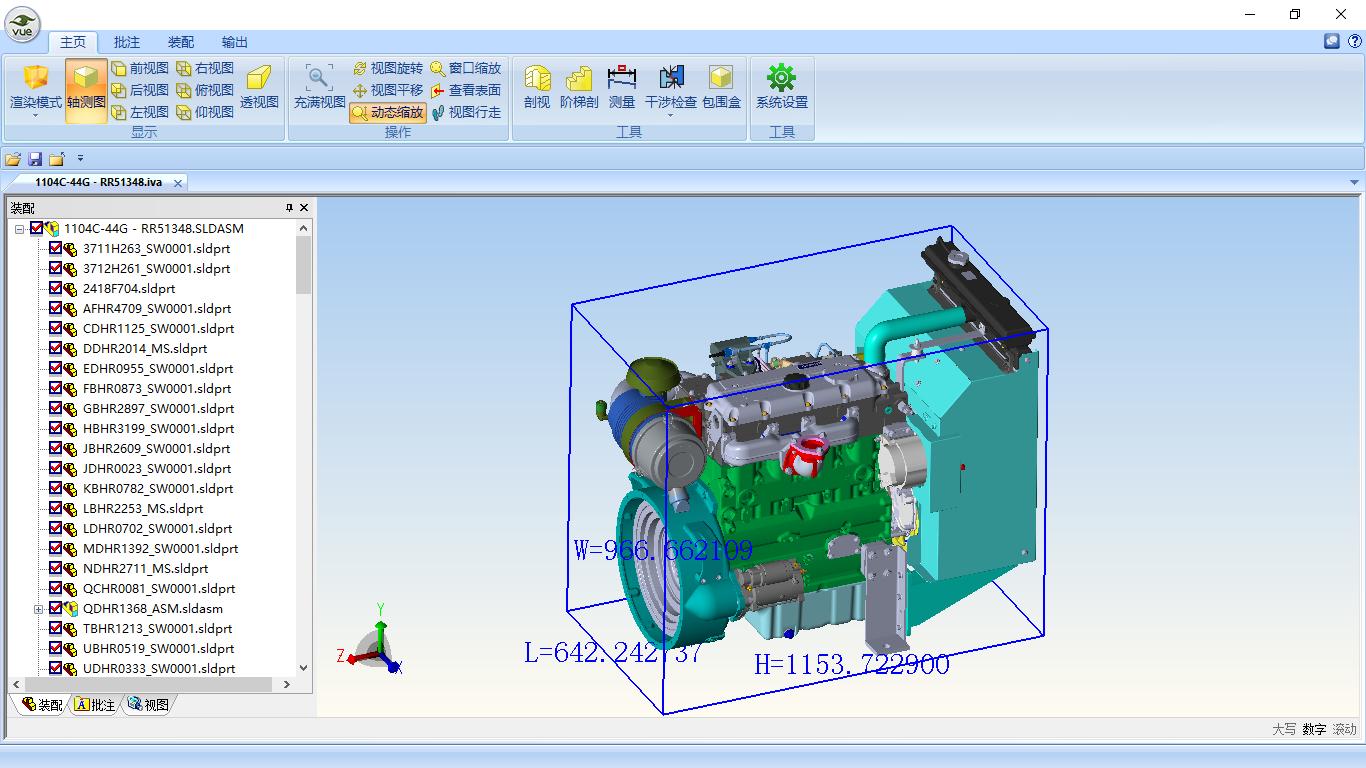

測量功能：可以測量距離、面積、角度、弧長、半徑/直徑；
權限控制：支持與IntePDM/IntePLM等管理系統的集成權限控制接口，控制圈閱對象的瀏覽、修改權限。
